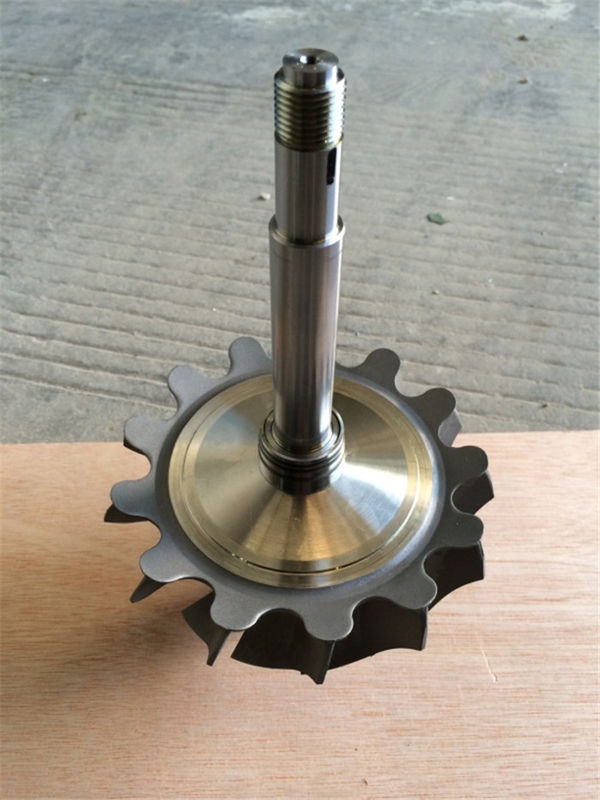

স্থিতিশীল ট্রান্সমিশন টার্বোচার্জার রটার সমাবেশ, জেনারেটর রটার সমাবেশ

স্থিতিশীল ট্রান্সমিশন টার্বোচার্জার রটার সমাবেশ, জেনারেটর রটার সমাবেশ

টার্বোচার্জারটি একটি কম্প্রেসার চাকা এবং একটি শক্ত শ্যাফ্ট দ্বারা একত্রিত একটি নিষ্কাশন গ্যাস টারবাইন চাকা নিয়ে গঠিত এবং এটি অভ্যন্তরীণ জ্বলন ইঞ্জিনের ইনপুট বায়ু চাপ বাড়ানোর জন্য ব্যবহৃত হয়।নিষ্কাশন গ্যাস টারবাইন নিষ্কাশন গ্যাস থেকে শক্তি বের করে এবং কম্প্রেসার চালাতে এবং ঘর্ষণ অতিক্রম করতে এটি ব্যবহার করে. বেশিরভাগ অটোমোটিভ প্রকারের অ্যাপ্লিকেশনগুলিতে, কম্প্রেসার এবং টারবাইন হুইল উভয়ই রেডিয়াল প্রবাহের ধরণের। কিছু অ্যাপ্লিকেশন, যেমন মাঝারি এবং নিম্ন গতির ডিজেল ইঞ্জিনগুলি,রেডিয়াল ফ্লো টারবিনের পরিবর্তে একটি অক্ষীয় প্রবাহ টারবাইন হুইল ব্যবহার করতে পারে.

1. এটাএর মধ্যে রয়েছে এক ধাপের মিশ্র প্রবাহ টারবাইন, সেন্ট্রিফুগাল কম্প্রেসার, বাইরের ইঞ্জিন তৈলাক্তকরণ সিস্টেম।
2. এটি উচ্চ গতির ডিজেল ইঞ্জিন এবং 500-3000kw এর গ্যাস ইঞ্জিনের সাথে মেলে।
3. ঠান্ডা এবং ঠান্ডা না হওয়া লেয়ারের কেস ডিজাইন।
4. ধ্রুবক চাপ মিশ্রিত টারবাইনটি ইমপ্লান্স প্রয়োগের সাথে নল রিংয়ের মাধ্যমে ভলিউম প্রবাহ বাড়ানোর জন্য ব্যবহৃত হয়।
5. কম্প্রেসার হুইলটি পিছনে ঢালু শন্ট ব্লেড গ্রহণ করে এবং তিনটি ভিন্ন চাপের সময় সরবরাহ করে।
6. টার্বোচার্জারের সামগ্রিক দক্ষতা ৬২% থেকে ৬৪% এবং সর্বোচ্চ চাপের অনুপাত ৪।5.
7. এটি কমপ্যাক্ট কাঠামো, রক্ষণাবেক্ষণ করা সহজ এবং সামুদ্রিক প্রধান ইঞ্জিন, সামুদ্রিক সহায়ক মেশিন, জেনারেটর সেট, রেলওয়ে লোকোমোটিভ এবং ডিজেল ইঞ্জিনগুলির অন্যান্য অ্যাপ্লিকেশন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

টার্বোচার্জার ডিজাইনের বৈশিষ্ট্যঃ

টার্বোচার্জারটি বড় মাঝারি গতির ডিজেল এবং গ্যাস ইঞ্জিনগুলির জন্য, যার আউটপুট পাওয়ারের পরিসীমা ২,৫০০ কিলোওয়াট থেকে ১২,৫০০ কিলোওয়াট।

• টারবাইনঃ উচ্চ দক্ষতা এবং উচ্চ ভলিউম প্রবাহ হার জন্য টার্বোচার্জারটি অক্ষীয় টারবাইন।

• কম্প্রেসার: কম্প্রেসারগুলি উচ্চ ভলিউম প্রবাহের হার নিশ্চিত করে যা বিভিন্ন ইঞ্জিন অ্যাপ্লিকেশনগুলির সাথে অনুকূল মেলে।বিভাজক ফলকযুক্ত অ্যালুমিনিয়াম খাদ চাকাগুলি পিছনের পালকযুক্ত ফলকগুলি উচ্চ দক্ষতা এবং প্রশস্ত সংক্ষেপক মানচিত্রগুলি নিশ্চিত করে. এর চাপের অনুপাত ৪.২ থেকে ৫.০ পর্যন্ত বিভিন্ন ডিজাইনের উপর ভিত্তি করে।

• বিয়ারিংঃ বিয়ারিং সমন্বয় সরাসরি ইঞ্জিন লুব্রিকেটর তেল সিস্টেম দ্বারা তৈলাক্ত করা হয়, সাধারণ বিয়ারিংগুলি ওভারহোল করার আগে 36,000 ঘন্টা পর্যন্ত চলতে পারে।

সামুদ্রিক টার্বোচার্জারের সংক্ষিপ্ত পরিচয়ঃ

সামুদ্রিক টার্বোচার্জার, যা নিষ্কাশন গ্যাস টার্বোচার্জার নামেও পরিচিত, এটি ডিজেল ইঞ্জিনের বুস্টিং সিস্টেমের প্রধান সরঞ্জাম।এটি একটি এক-পর্যায়ের নিষ্কাশন গ্যাস টারবাইন এবং একটি সেন্ট্রিফুগাল কম্প্রেসার গঠিত. তারা একই শ্যাফ্টে মাউন্ট করা হয় যাতে সামুদ্রিক টার্বোচার্জার/এজোস্ট গ্যাস টার্বোচার্জারের চলমান অংশ গঠন করে - রটার। The function of the marine turbocharger/exhaust gas turbocharger is to use the diesel exhaust energy to drive the turbine to drive the compressor on the coaxial to increase the air pressure into the cylinder, যাতে ডিজেল ইঞ্জিনের শক্তি ব্যাপকভাবে উন্নত হয়। নির্গমন টার্বোচার্জার প্রায় ডিজেল ইঞ্জিনের শক্তি দ্বিগুণ করে, কিন্তু তার ওজন মাত্র 10% বৃদ্ধি পায়।
